Mobile Server Mission System

Modulares Serversystem basierend auf Lizard RW Serie

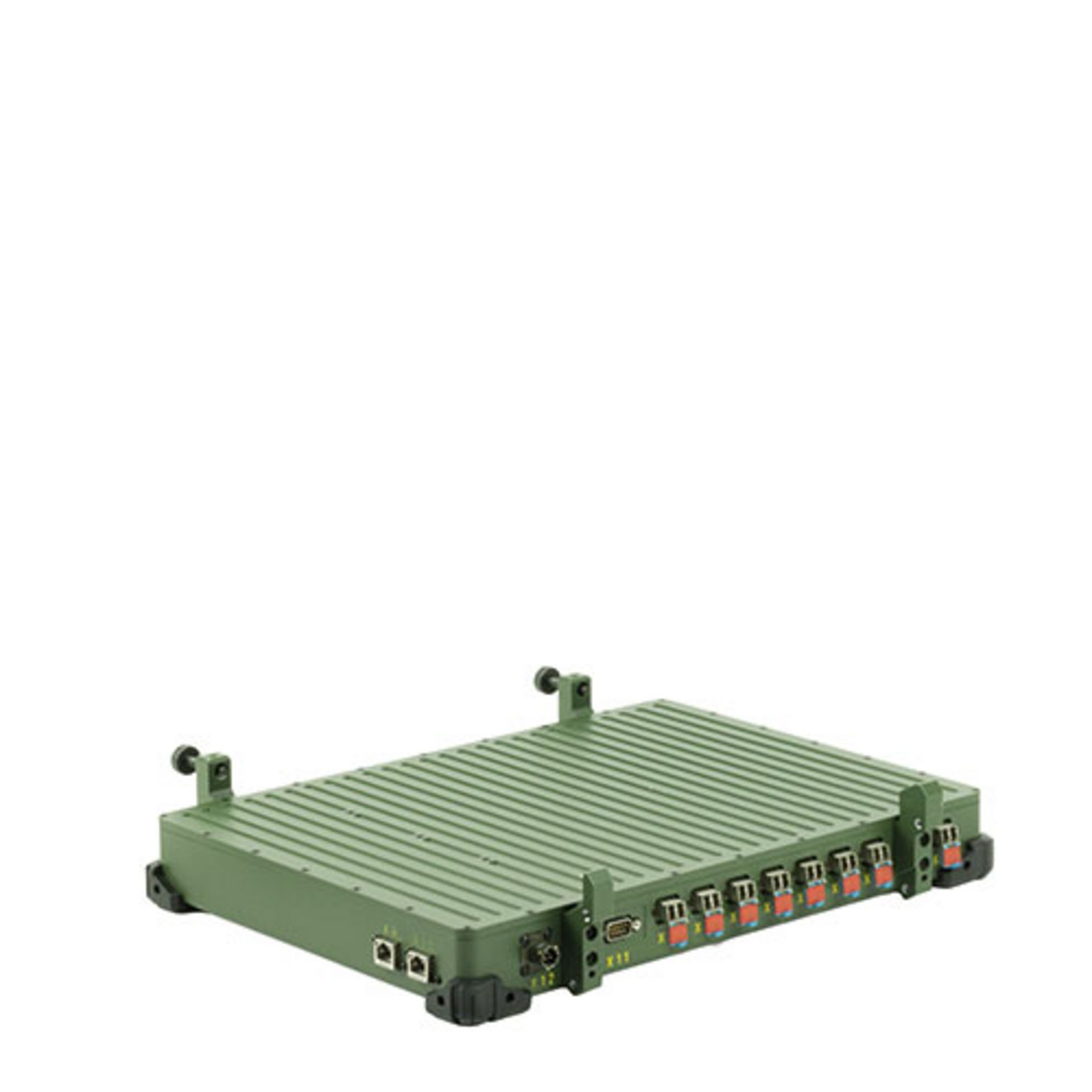

8-Port LWL Switch

Mission Module für RW Serie

Der „8-port LWL Switch“ ist vornehmlich zur Verwendung im patentierten „Mobile Server Mission System“ zusammen mit der Laptop-Lizard RW Serie entwickelt worden, kann aber problemlos auch als Stand-alone oder 19“ Version genutzt werden. Der Switch basiert auf der Cisco Small Business 350 Serie und unterstützt bis zu acht Fiberoptic und zwei RJ45 Port sowie Layer 2- und Layer 3-Switching. Über die SFP Module ist der LWL-Switch sehr vielseitig konfigurierbar. Er ermöglicht Full-Duplex, Half Duplex, symmetrische und asymmetrische Übertragungsarten und erlaubt VLAN, DHCP, Portgruppierung und vieles mehr.

Der 8-fach Gigabit Switch wird einfach über Haltebolzen mit dem RW11 oder dem RJ45 Switch und/oder Power Modul rüttelfest gekoppelt. Die Auslegung nach MIL-STD-810G, MIL-STD-461F und die Zertifizierung nach Tempest Zone 1 (auch im System) lassen kaum Einsatzwünsche offen.

Technische Spezifikation

Modell

  • Cisco Small Business 350 Series Managed Switch

Typ

  • Managed 8 Port Layer 2+ Switch (Layer 2-3)

Netzwerk

  • Ethernet, Fast Ethernet, Gigabit Ethernet

Management

  • PVU6550, SNMP 1, RMON 1, RMON 2, RMON 3, RMON 9, Telnet, SNMP 3, SNMP 2c, HTTP, HTTPS, SSH, CLI, Zugriff Seriell oder Web

Speicher

  • 16 MB Flash, 128 MB CPU Speicher, Datenpuffer 8 MB

Schnittstellen

  • 8x LC LWL + 2x RJ45 (10/100/1000 Mbit/s Ethernet)
  • DC-In 16-34V DC, max 5,4W (ohne Notebook)
  • Serielle Schnittstelle RS232 (Management)

SFP Module

  • LWL Schnittstellen durch SFP Module
    • Variable Konfiguration möglich
    • Hier: 1 Gbit/s 50/125 MM 850 nm

LEDs

  • 2 Netzwerkaktivität LEDs pro LWL Schnittstellen
  • 1 EIN/AUS LED

DSCP

  • für IPv4 und IPv6

    QoS

  • 4 Klassen

Übertragungsarten

  • Full Duplex (IEEE 802.3x), Half Duplex, symmetrisch und asymmetrisch

Unterstützte Protokolle

  • IEEE 802.1D, IEEE 802.1p, IEEE 802.1Q, IEEE 802.1s, IEEE 802.1w, IEEE 802.1x, IEEE 802.3, IEEE 802.3ab, IEEE 802.3ad, IEEE802.3af, IEEE 802.3at, IEEE 802.3az, IEEEE 802.3u, IEEEE 802.3x, IEEE 802.3z

Portgruppierung

  • Bis zu 8 Gruppen (8 Ports pro Gruppe mit 16 Teilnehmern)

VLAN

  • Bis zu 4096 VLANs

SSH

Unterstützt SSH v1 & v2

DOS

  • Schutz vor DoS Angriffen

Paket Rahmen

  • Jumbo bis zu 9216 Bytes

Sicherheit

  • Multicast, Broadcast & Flooding Kontrolle

Stromaufnahme

20 W

Spannungseingang

  • 16-34 VDC

IP Schutz

  • IP54

Umwelteigenschaften

  • gemäß MIL-STD-810G

EMV Eigenschaften

  • gemäß CE, MIL-STD-461F

    Montage

  • als DockUnder Station mit Halterung für RW11

Abmessungen (H x B x T)

  • ca. 48 x 382 x 277 mm

Gewicht

  • ca. 2,5 kg
